多功能變送器（JD1688E-BS）采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定地測量電網中的常用電力參數：三相電壓、三相電流、有功功率、無功功率、視 在 功 率 、 電 網 頻 率 、 功 率 因 素 、 有 功 電 能 ， 并帶有RS485通訊接口，開關量輸入和模擬量輸出等功能。
特點
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能KW/h
顯示：一排數碼管（LED）顯示，可視度高
通訊：RS485通訊，MODBUS-RTU協議
輸入：3路開關量輸入（3DI）
輸出：4路模擬量輸出（4AO）
擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比
技術指標

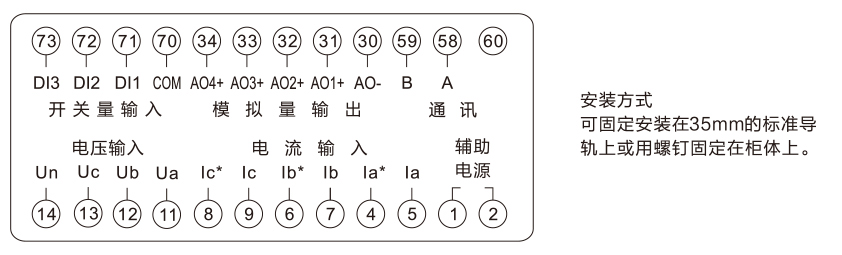

接線示例圖
訂貨示例
簽訂合同時，請?jiān)敿?xì)寫明產品型、輸入信號、接線方法等信息。
該系列產品標配有一個默認的出廠設置，若客戶有特殊要求，請?jiān)谄渌?xiàng)目中詳細注明。
型號：JD186E-BS（多功能變送器）
電源：AC/DC85~270V
輸入信號：100V 5A
電力網絡：三相三線
變送：DC4~20mA對應P0-886.0W
